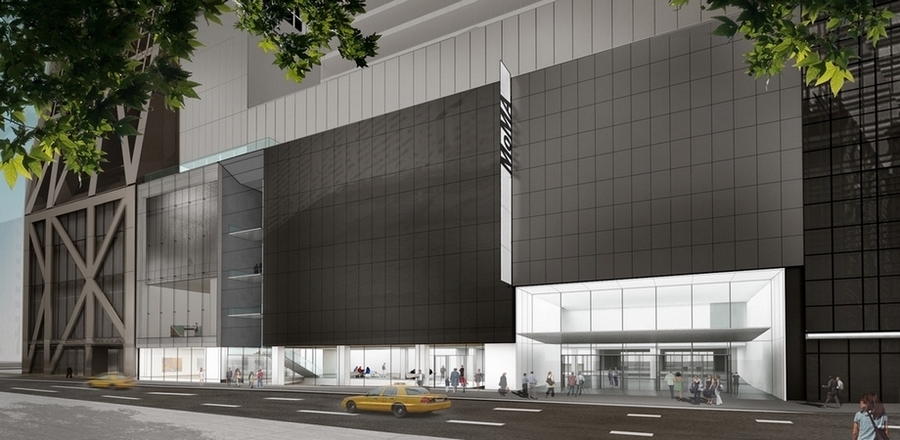

Museum of Modern Art New York Committente: FRENER & REIFER GmbH Incarico: Calcoli strutturali e redazione relazioni calcolo pareti vetrate Anno: 2019

Descrizione dell'intervento

Realizzazione di un modello tridimensionale FEM e modellare

• portali e cavi con elementi monodimensionali tipo beam;
• vetrate con elementi bidimensionali tipo plate;
• unghie ed elementi di attacco elementi solidi tridimensionali.

Per ogni elemento strutturale sono state prese in considerazione le seguenti possibili modalità di collasso:

• rottura della sezione per flessione, taglio, compressione e azioni combinate;
• cedimento delle membrature per perdita di stabilità a pressoflessione;
• perdita di stabilità flesso-torsionale.

I fenomeni di instabilità sono stati valutati applicando delle deformazioni iniziali imposte e quindi con analisi del secondo ordine.

La struttura è evidentemente molto flessibile pertanto sono state calcolate le oscillazioni  provocate da vento “ordinario”, che devono essere accettabili e non provocare perdite di comfort.

Caratteristiche dell'opera

• Importo dei lavori:  26 mln $
